在現代工業自動化生產中，氣動系統憑借其高效、清潔、安全等諸多優勢，得到了極為廣泛的應用。而氣動三聯件作為氣動系統的關鍵組成部分，其構造與功能的優劣直接影響著整個氣動系統的性能表現。作為專業的氣源處理器生產廠家，我們將在此為您深度剖析氣動三聯件的構造與功能。

一、氣動三聯件概述

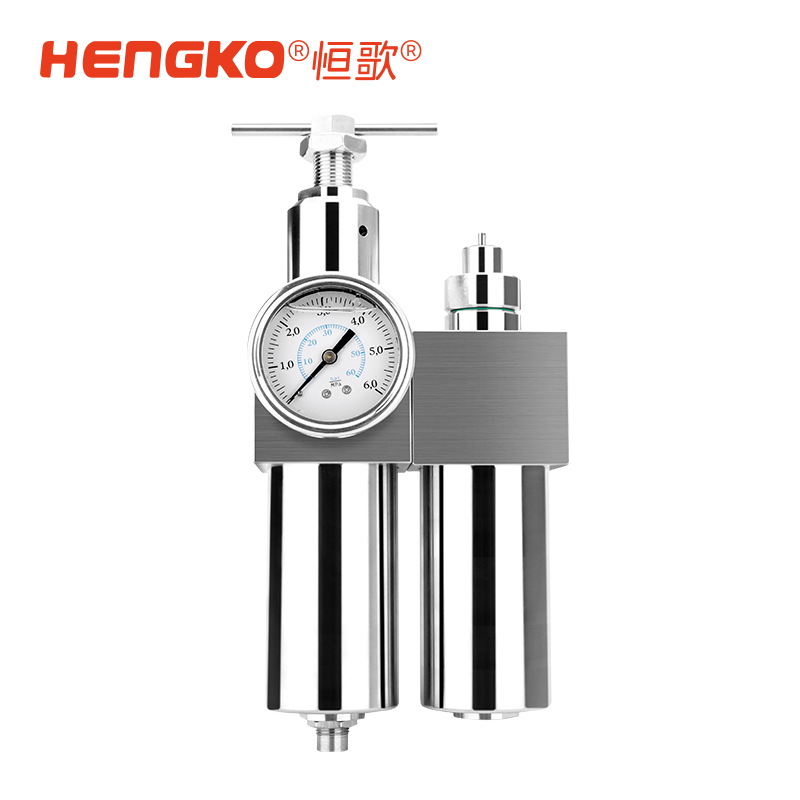

氣動三聯件通常指空氣過濾器、減壓閥和油霧器，它們按順序進行排列組合，對進入氣動系統的壓縮空氣進行凈化、調壓以及潤滑處理，為下游的氣動元件提供穩定、清潔且合適的氣源。在一些特定的應用場景中，也可能會出現將其中兩種元件進行組合的情況，但最常見的還是三者協同工作的氣動三聯件。

二、空氣過濾器的構造與功能

(一)構造

● 外殼：多采用高強度的不銹鋼或工程塑料材質。不銹鋼外殼具有良好的抗壓和抗沖擊性能，適用于較為惡劣的工業環境;工程塑料外殼則具有質量輕、耐腐蝕等特點，在一些對重量有要求且環境腐蝕性較強的場合應用廣泛。

● 濾芯：是空氣過濾器的核心部件，常見的濾芯材質有紙質、化纖和金屬網等。紙質濾芯過濾精度較高，能夠有效過濾掉空氣中的微小顆粒雜質，但在潮濕環境下容易受潮損壞;化纖濾芯則具有較好的耐濕性和耐用性，對各種粒徑的灰塵和雜質都有不錯的過濾效果;金屬網濾芯強度高、可重復使用，常用于過濾較大顆粒雜質以及在高溫、高壓等特殊工況下使用。

● 排水裝置：一般包括自動排水器和手動排水閥。自動排水器利用浮力、壓差等原理，能夠在過濾器內積聚一定量的冷凝水時自動將其排出，無需人工干預，大大提高了系統的自動化程度和運行穩定性;手動排水閥則作為輔助排水手段，方便在設備維護或自動排水器故障時進行排水操作。

(二)功能

● 過濾雜質：空氣過濾器的主要功能是去除壓縮空氣中的固體顆粒雜質，如灰塵、鐵銹、金屬屑等。通過濾芯的攔截作用，使?jié)崈舻目諝馔ㄟ^，從而防止這些雜質進入下游的氣動元件，避免對元件造成磨損、堵塞等損壞，延長氣動元件的使用壽命。

● 分離水分：壓縮空氣中通常含有一定量的水分，這些水分在溫度降低或壓力變化時會凝結成液態水。如果液態水進入氣動元件，可能會導致元件生銹、腐蝕，影響其正常工作?？諝膺^濾器通過濾芯的特殊結構和表面處理，能夠有效地將壓縮空氣中的水分分離出來，并積聚在過濾器底部，通過排水裝置排出。

● 提高空氣質量：經過空氣過濾器處理后的壓縮空氣，其雜質含量和水分含量大幅降低，空氣質量得到顯著提高，為下游氣動系統的穩定運行提供了可靠保障。

三、減壓閥的構造與功能

(一)構造

● 閥體：作為減壓閥的主體結構，一般采用金屬材質制造，具有良好的強度和密封性。閥體內部設有進氣腔、出氣腔和控制腔，各腔室之間通過精密加工的通道和密封件相互隔離又協同工作。

● 調壓彈簧：是實現壓力調節的關鍵部件之一，其彈性系數決定了減壓閥的調壓范圍和精度。調壓彈簧的一端與閥桿相連，另一端固定在閥體上，通過調節彈簧的壓縮量來改變閥桿對閥芯的作用力，從而實現對輸出壓力的調節。

● 閥芯：位于閥體內部，其形狀和結構設計根據不同的減壓原理而有所差異。常見的閥芯有活塞式、膜片式等。閥芯在進氣壓力和調壓彈簧力的作用下，通過改變閥口的開度來控制輸出壓力的大小。

● 調節手柄：安裝在閥體外部，方便操作人員對減壓閥的輸出壓力進行調節。調節手柄通過傳動機構與調壓彈簧相連，旋轉調節手柄即可改變彈簧的壓縮量，進而實現對輸出壓力的精確調整。

(二)功能

減壓穩壓：減壓閥的主要功能是將上游較高的進氣壓力降低到下游氣動系統所需的工作壓力，并保持輸出壓力穩定。當進氣壓力發生波動或下游用氣量發生變化時，減壓閥能夠自動調節閥口開度，使輸出壓力始終維持在設定值范圍內，確保氣動系統能夠穩定可靠地運行。

過載保護：當下游氣動系統出現故障或用氣量突然大幅增加，導致輸出壓力急劇下降時，減壓閥能夠自動關閉閥口，防止進氣壓力過度下降對系統造成損壞，起到過載保護的作用。

壓力顯示與調節：部分減壓閥配備有壓力表，能夠?qū)崟r(shí)顯示輸出壓力的大小，方便操作人員進行監控和調節。操作人員可根據實際工作需要，通過調節手柄對輸出壓力進行調整，以滿足不同氣動元件的工作要求。

四、油霧器的構造與功能

(一)構造

● 儲油杯：用于儲存潤滑油，一般采用透明的塑料或玻璃材質制造，以便操作人員能夠直觀地觀察到油位的高低。儲油杯具有一定的容量，能夠滿足氣動系統在一定時間內對潤滑油的需求。

● 滴油裝置：由滴油管、滴油針閥等部件組成。滴油針閥通過調節其開度，可以控制潤滑油從儲油杯滴入氣流中的速度，從而實現對潤滑油供給量的精確調節。滴油管則將滴油針閥流出的潤滑油引導至氣流通道中，使?jié)櫥湍軌蚺c壓縮空氣充分混合。

● 進氣接頭和出氣接頭：分別用于連接上游的減壓閥和下游的氣動元件，確保壓縮空氣能夠順利通過油霧器。進氣接頭處設有特殊的結構，能夠使壓縮空氣在進入油霧器時產生一定的流速和紊流，有利于將潤滑油霧化并與空氣混合。

(二)功能

● 潤滑氣動元件：油霧器的主要功能是將潤滑油霧化后混入壓縮空氣中，隨著壓縮空氣一起進入下游的氣動元件，如氣缸、氣閥、氣動馬達等。潤滑油在氣動元件的運動部件表面形成一層薄薄的油膜，起到潤滑作用，減少部件之間的摩擦和磨損，降低能量消耗，延長氣動元件的使用壽命。

● 降低磨損和噪音：通過對氣動元件的有效潤滑，能夠減少運動部件之間的金屬直接接觸，降低磨損程度，同時也能夠減少因摩擦產生的噪音，改善工作環境。

● 提高氣動系統效率：良好的潤滑可以使氣動元件的運動更加順暢，減少因摩擦阻力導致的能量損失，從而提高整個氣動系統的工作效率，降低運行成本。

五、我司作為專業生產廠家的優勢

作為專業的氣源處理器生產廠家，我們在氣動三聯件的研發、生產和制造方面具有諸多優勢。

(一)先進的生產工藝

我們采用先進的加工工藝和制造設備，確保每個氣動三聯件的零部件都具有高精度和良好的一致性。例如，在濾芯的制造過程中，我們運用先進的纖維纏繞技術和激光焊接工藝，使濾芯的過濾精度和強度得到有效保障;在閥體的加工中，采用高精度的數控加工中心，保證閥體內部流道的光滑度和尺寸精度，從而提高減壓閥的減壓性能和穩定性。

(二)嚴格的質量控制體系

我們建立了完善的質量控制體系，從原材料采購到產品最終出廠，每一個環節都經過嚴格的檢驗和測試。對空氣過濾器的濾芯進行過濾效率測試、耐壓測試和耐濕測試;對減壓閥進行壓力調節精度測試、密封性能測試和耐久性測試;對油霧器進行潤滑油霧化效果測試、滴油均勻性測試等。只有通過全部質量檢測的產品才能進入市場，確保為客戶提供高品質的氣動三聯件。

(三)個性化定制服務

我們深知不同客戶在氣動系統應用方面存在差異，因此能夠根據客戶的具體需求，提供個性化的氣動三聯件定制服務。無論是特殊的工作壓力要求、過濾精度要求，還是安裝尺寸和連接方式的特殊需求，我們都能夠通過專業的研發團隊和生產工藝，為客戶量身定制最適合的產品解決方案。

(四)完善的售后服務

我們擁有一支專業的售后服務團隊，能夠及時響應客戶在產品使用過程中遇到的問題。提供產品安裝指導、使用培訓、故障排除等全方位的售后服務支持，確保客戶能夠正確使用和維護氣動三聯件，最大限度地發揮產品的性能優勢，為客戶的生產運營保駕護航。

綜上所述，氣動三聯件的構造精巧且功能強大，對整個氣動系統的穩定運行起著至關重要的作用。作為專業的氣源處理器生產廠家，我們憑借先進的技術、嚴格的質量控制和優質的服務，致力于為廣大客戶提供高性能、可靠的氣動三聯件產品，助力各行業氣動系統的高效運行和持續發展。
